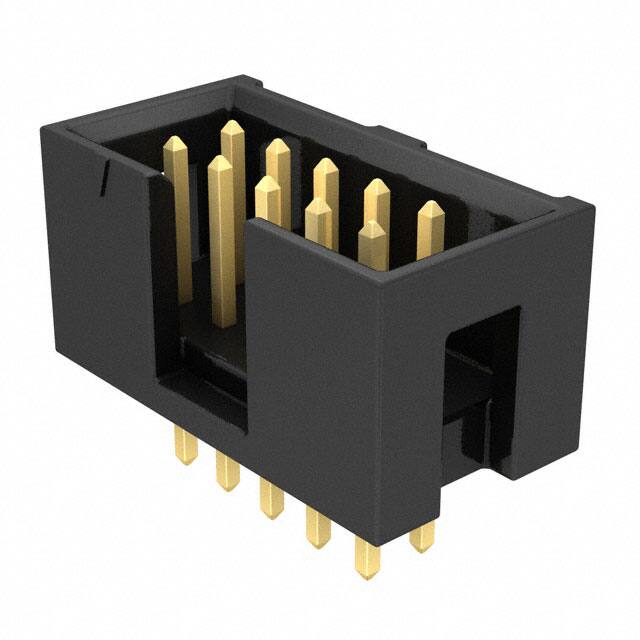

TST-105-01-G-D - Samtec Inc.

Die Bilder dienen nur als Referenz Siehe Produktspezifikationen

Kynix Teil #: KY10-TST-105-01-G-D

Hersteller Teil #: TST-105-01-G-D

Produktkategorie: Rectangular Connectors - Headers, Male Pins

Hersteller: Samtec Inc.

Beschreibung: 10 Positions Header, Shrouded Connector 0.100" (2.54mm) Through Hole Gold

Verpackung:

Menge:

Bleifrei-Status / RoHS-Status: Bleifrei / RoHS-konform

Vorlaufzeit: 3(168 Hours)

Datenblatt: datasheet

TST-105-01-G-D Datenblatt

Attribute

Attribute Value

Factory Lead Time

6 Weeks

Mounting Type

Through Hole

Contact Shape

Square

Housing Material

Polyester

Contact Finish Mating

Gold

Contact Length-Mating

0.250 6.35mm

Contact Materials

Phosphor Bronze

Insulation Materials

Polybutylene Terephthalate (PBT), Glass Filled

Operating Temperature

-55°C~125°C

Packaging

Bulk

Series

Flex Stack, TST

Published

2000

JESD-609 Code

Pbfree Code

yes

Part Status

Active

Moisture Sensitivity Level (MSL)

1 (Unlimited)

Termination

Solder

Connector Type

Header

Number of Positions

Number of Rows

Gender

Male

Fastening Type

Push-Pull

DIN Conformance

IEC Conformance

Filter Feature

Contact Type

Male Pin

Mixed Contacts

Option

GENERAL PURPOSE

Current Rating (Amps)

3.4A

Orientation

Straight

Depth

9.27mm

Insulation Height

0.350 8.89mm

Style

Board to Cable/Wire

Number of Positions Loaded

All

Pitch - Mating

0.1 inch

Military Standard

Number of Conductors

ONE

Reference Standard

UL, CSA

Reliability

COMMERCIAL

Row Spacing - Mating

0.100 (2.54mm)

Contact Length - Post

0.115 2.92mm

Shrouding

Shrouded - 4 Wall

PCB Contact Pattern

RECTANGULAR

Mating Information

MULTIPLE MATING PARTS AVAILABLE

Body Breadth

0.365 inch

UL Flammability Code

UL94 V-0

Housing Color

Black

Overall Contact Length

0.480 12.19mm

Insulation Resistance

5000000000Ohm

Polarization Key

POLARIZED HOUSING

Dielectric Withstanding Voltage

1400VAC V

Current Rating (Max)

Features

Keying Slot

Height

9.53mm

Length

20.32mm

Contact Finish Thickness - Mating

10.0μin 0.25μm

Contact Finish Thickness - Post

3.00μin 0.076μm

REACH SVHC

No SVHC

Radiation Hardening

RoHS Status

ROHS3 Compliant
